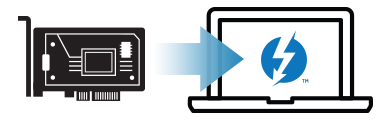

확장 슬롯이없는 로우 프로파일 PCIe 카드를 컴퓨터에 연결

새 컴퓨터를 구입 하시겠습니까? 작고 얇은 최신 초경량 노트북, 소형 폼팩터 및 올인원 데스크탑은 날씬한 엔지니어링 기술입니다. 그러나 두께는 비용과 함께 제공됩니다. 컴퓨터의 표준 포트를 넘어 추가적인 연결 및 처리 기능을 제공하는 PCIe 카드를 설치하는 데는 아무 것도 없습니다. 얇은 Mac® 및 Windows® ⁽¹⁾Thunderbolt ™ 3 포트가 장착 된 컴퓨터는 여전히 엄청난 처리 성능을 제공하지만, 창조적 인 분야의 전문가들과 같이 온보드 처리 능력만으로는 충분하지 않습니다. 다행히도 데스크톱 워크 스테이션에 대한 선택을 외부로 생각할 필요는 없습니다. Sonnet의 Echo ™ Express SEL (Thunderbolt 3 Edition)을 사용하면 하나의 로우 프로파일 PCIe 카드를 컴퓨터 외부에 연결할 수 있습니다. 이 작은 확장 시스템은 x8 PCIe 3.0 슬롯을 통해 많은 Thunderbolt 호환 16Gb 및 8Gb 파이버 채널, 40Gb 및 10 기가비트 이더넷, 비디오 캡처 및 처리, SAS 및 SATA 호스트 버스 어댑터 및 RAID 컨트롤러 카드를 지원합니다.

Echo Express SEL (Thunderbolt 3 Edition)은 Thunderbolt 2의 속도와 연결성을 두 배로 높이고 최고 2750 MB / s의 PCIe 대역폭을 제공하는 40Gbps Thunderbolt 3을 특징으로하며 높은 프레임에서 4K 비디오 캡처 및 처리 카드를 지원할 수 있습니다 16Gb FC 카드 및 듀얼 포트 10GbE 카드를 최대 성능으로 제공합니다 ^{(2) (3)} . 가장 까다로운 고성능 PCIe 카드를 처리 할 수있는 기능과 2 개의 4K 디스플레이 (60Hz 또는 5K 디스플레이 @ 60Hz ⁽⁴⁾⁾ 지원 및 다양한 Thunderbolt ⁽⁵⁾ 및 USB ⁽⁶⁾ 주변 장치 지원 , Thunderbolt 3은 모든면에서 앞으로 도약입니다.

소형 패키지, 완벽한 성능

Echo Express SEL은 길이 4 인치, 길이 8.4 인치, 높이 2.8 인치로 측정하기 때문에 단일 로우 프로파일 PCIe 카드를 연결해야하는 경우에 이상적입니다. 가장 널리 사용되는 Thunderbolt 호환 고속 네트워킹 및 저장 컨트롤러 카드는 대부분 적합하며 BlueFish 444 Epoch 4K Neutron 비디오 카드까지도 수용 할 수 있습니다.

썬더 볼트 3 -
그 모든 것을하는 USB C

Echo Express SEL (Thunderbolt 3 Edition)에는 2 개의 Thunderbolt 3 포트가 포함되어 있습니다. 첫 번째는 컴퓨터에 연결하고, 두 번째는 최대 5 개의 Thunderbolt 주변 장치를 컴퓨터의 단일 포트에 데이지 체인 방식으로 연결합니다. SEL에는 10Gbps USB 3.1 Gen 2 지원이 포함되어 있습니다. 이는 적절한 케이블 또는 어댑터를 사용하여 USB 장치를 두 번째 포트에 연결할 수 있음을 의미합니다. SEL은 두 개의 4K 디스플레이 (@ 60Hz 또는 한 개의 5K 디스플레이 @ 60Hz ^(4))를 완벽하게 지원합니다 . 여분의 전력이 필요한 연결된 주변 장치의 경우 연결된 버스 전원 장치에 15 와트가 제공됩니다.

스마트 디자인, 내부 및 외부

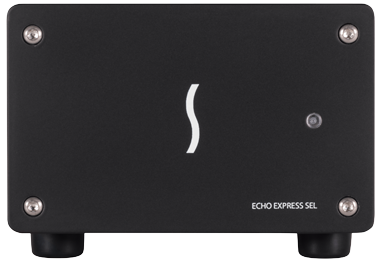

견고하고 가벼운 알루미늄으로 제작 된 Echo Express SEL의 외장은 설치된 PCIe 카드를 안전하게 보호합니다. 카드는 내부에서도 보호되어 있습니다. Echo SEL은 변속이 가능한 온도 조절 팬을 사용하여 카드와 섀시의 구성 요소가 안정적으로 냉각되도록합니다. 팬은 장착 된 카드가 뜨거울 때 자동으로 냉각되도록 필요하면 자동으로 속도가 올라가고 차가워지면 속도가 느려집니다. Echo Express 제품은 컴퓨터의 전원을 자동으로 켜고 끌 수 있기 때문에 섀시에 전원 스위치가 없으므로 전원을 끄는 것을 잊어서 에너지를 낭비하지 않아도됩니다.

조용히, 제발

Echo Express SEL은 소음에 민감한 환경에서 편안하게 사용할 수 있도록 초소형으로 설계되었습니다. 섀시 내의 공기 흐름 경로는 피크 작동 중에도 팬이 항상 조용하고 효율적으로 설치된 카드를 냉각 할 수 있도록 특별히 설계되었습니다.

로우 프로파일 PCIe 카드 용으로 설계

Echo Express SEL은 절반 길이 (최대 6.6 인치 길이), 로우 프로파일, 단일 폭 PCIe 카드를 지원합니다. PCIe 1.1, PCIe 2.0 및 PCIe 3.0 카드가 지원됩니다.

카드를 염두에두고 있지만 호환되는지 확실하지 않습니까? 우리는 PCIe 카드 제조업체와 긴밀히 협력하여 지원하는 PCIe Card Thunderbolt 호환 차트 에 호환되는 카드 목록을 제공  했습니다 . 차트는 Thunderbolt 연결을 통해 인식되고 Thunderbolt 기술 요구 사항과 호환되도록 테스트 된 카드 목록을 제공합니다.

Thunderbolt 3 (40Gbps) 케이블 및
ThunderLok 3 포함

Sonnet에는 Echo Express SEL (Thunderbolt 3 Edition)을 컴퓨터에 연결하기위한 0.5 미터 Thunderbolt 3 케이블과 케이블을 Echo 섀시에 고정시키는 Sonnet ThunderLok 3 Thunderbolt 커넥터 고정 클립 ^{(7)이 포함} 되어 있습니다. 실수로 케이블을 분리하면 데이터가 손실 될 수 있습니다. Sonnet의 ThunderLok 3는 Thunderbolt 케이블을 Echo 섀시에 고정시키고 설치 및 사용이 간편합니다. 케이블의 한쪽 끝을 밀어 넣은 다음 손잡이 나사를 돌려서 커넥터를 연결하고 섀시에 고정하십시오. ThunderLok은 독특한 디자인으로 인해 커넥터에 부착되지 않고 케이블에 남아 있으므로 사용하지 않을 때는 잃어 버리지 않습니다.
